弹簧大致分为：圆柱形螺旋弹簧（拉，压，扭）、圆锥形螺旋压簧、鼓形螺旋弹簧、盘簧、片状弹簧

圆柱形螺旋压缩弹簧

1.结构要素

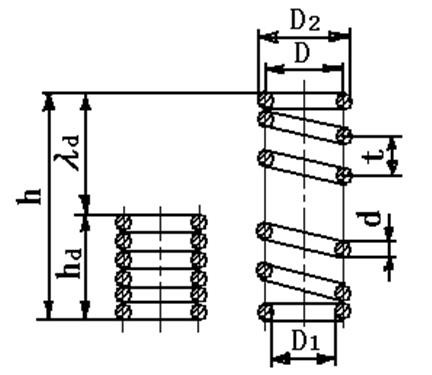

圆柱形螺旋压缩弹簧结构要素

d----弹簧钢丝直径、D----弹簧中径、D1-----弹簧.小内径、D2-----弹簧.大外径、h----弹簧自由高度、hd-----弹簧全压缩高度、λd-----全压缩时弹簧的变形量、t-----弹簧节距、α----螺旋角、L-----钢丝展开长度、n----工作圈数、n1------总圈数、c-----弹簧指数（D/d）.

弹簧单圈展开图：

弹簧单圈展开图：

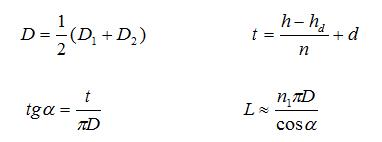

单圈长度计算

工作圈n—实际参加工作的簧圈。

支承圈—保证弹簧轴线垂直于支承面，而不参加（压缩）工作的弹簧， 一般为（0.75～1.25）圈。

弹簧钢丝：钢丝直径：0.2～1.5mm，钢丝材料：高碳钢（65H号以上）；工具钢：T8A、T9A、T10A

结构要素及尺寸公差选取的是否公道，直接影响弹簧制造的难易程度

一、弹簧指数C

C=D/d

C—弹簧指数（也称环绕纠缠比） D—弹簧中径. d—钢丝直径.

C常取6～25范围内的值。

当C=10～12时，工艺性.好。

C太大，环绕纠缠时不易产生出不乱的变形。 C太小，环绕纠缠时钢丝中会产生较大的抗力。

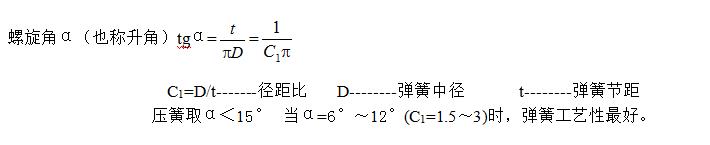

二、弹簧的螺旋角。

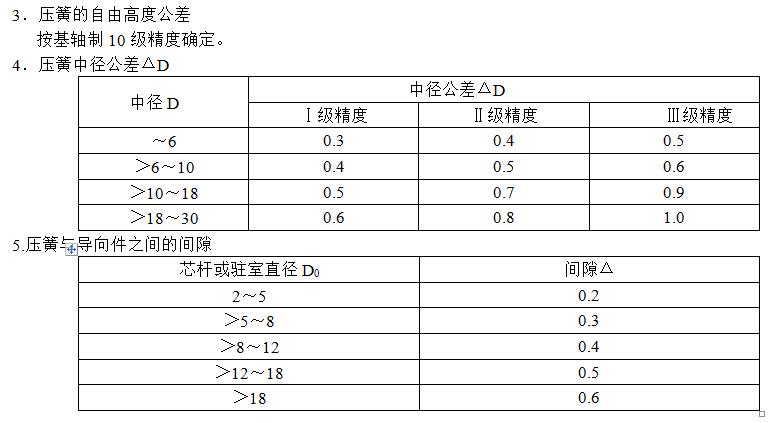

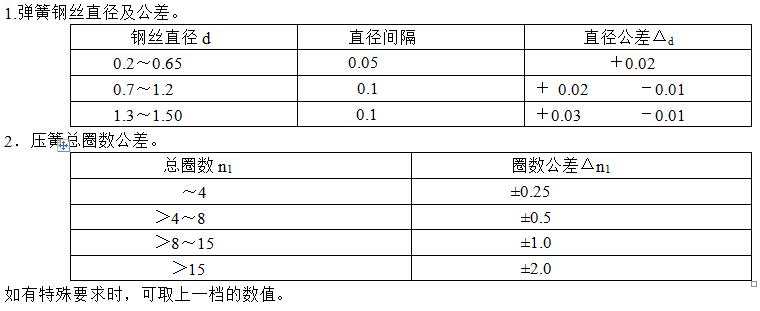

三、尺寸公差。

弹簧的制造工艺：

卷簧是弹簧卷制成形的简称。卷簧是弹簧制造的..道工序，也是重要的工序，卷制的精度对整个制造过程起着极为重要的作用，它基本上决定了弹簧的几何尺寸和特性以及材料的利用率。

弹簧的卷制设备一般分有心轴卷制弹簧机与无心轴卷制弹簧机。下面分别叙述有心轴卷簧机和无心轴卷簧机卷制弹簧。

有芯轴缠制：将弹簧钢丝在芯轴上环绕纠缠，得到芯轴状的弹簧。不同弹簧需要不同的芯轴。

无芯轴缠制：节距、直径可调，可获得不同外形的弹簧。（圆柱形、圆锥形、腰鼓形）。

弹簧多采用无芯轴缠制——自动缠簧机。

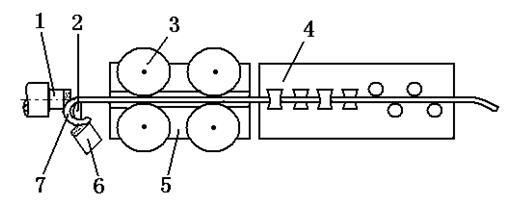

自动缠簧机工作原理：

自动缠簧机工作原理：

1--定径销 2--芯轴 3--送料鼓轮 4--校直机构 5--导向板 6--定距块 7--待环绕纠缠的弹簧

各部门机构组成及功能：

1.校直机构

组成：由交错配置的磙子组成。

功用：消除钢丝卷料的弯曲度，有利于进步弹簧的精度和抗力。

2.送料机构

组成：一对或两对滚轮组成。

功用：靠滚轮滚动时与钢丝间的摩擦力来实现送料。

3.导向机构

组成：由上下成对的导向板组成（导向板开有圆形槽）

功用：在送料过程中引导钢丝沿圆槽轴线送进，避免钢丝在缠簧前发生弯曲。

4.缠制机构

组成：由定径销，定距块组成。

功用：缠制成一定外形、直径、节距的螺旋弹簧。

定径销—控制弹簧的直径。

定距销—控制弹簧的节距。

5.堵截机构

组成：由堵截刀和芯轴组成。

功用：堵截，控制弹簧总圈数。

弹簧缠制后的其它工序

1.切头

目的：去掉毛刺，控制弹簧总圈数，使圈头与相邻圈间留有一定的间隙（有利于防腐处理）。

2.修整

目的：调整弹簧的自由高度和中径等参数（由于钢丝质量和缠簧机精度的影响，缠制出的弹簧不一定符合图纸要求）。

3.磨端面

目的：控制弹簧的不垂直度，改善弹簧的受力情况。

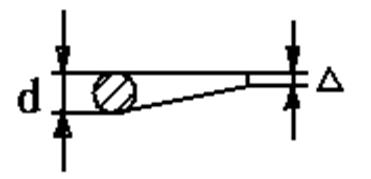

端部厚度

端头厚度：Δ≥ 0.25d

当d ≥0.5mm时，需磨端面。

当d ≤0.5mm时，不需磨端面。

４.回火处理

目的：消除弹簧缠制后钢丝中存在的内应力，增加材料的韧性，不乱弹簧的尺寸和抗力。

回火温度：180°～240°C

保温时间：5～ 15分

５.防腐处理

目的：防侵蚀，延长寿命，不乱弹簧抗力，常费用锡或发蓝。

６.强压处理

目的：不乱弹簧的尺寸，同时也为了暴露弹簧的隐患。

方法：1)静压法：

将弹簧压到圈与圈碰上（压死），并持续一定的时间。（几分钟～几小时）

2）多次压缩：

将弹簧多次压缩(3～10次)，每次压到圈与圈碰上。

初压缩量—弹簧“立定”以前自由高度的缩短量。

用可靠性环境应力筛选方法检修弹簧，质量更轻易保证。

卷制方式有单个卷制和多个连续卷制。单个卷制一般用于条料制造的弹簧以及油封弹簧等；多个连续卷制是一次卷成一串螺旋弹簧，然后按尺寸分别堵截成单个弹簧。

为了在冷成形后得到所要求的尺寸精度，在弹簧设计、弹簧工艺装置设计和编制工艺规程时，必需正确地把握不同材料的各类弹簧在成形时的回弹量。

影响回弹量的因素良多，主要有材料的力学机能、弹簧的旋绕比和工艺装置等。

回弹量与材料的抗拉强度fb成正比，与弹性模量E成反比，σ／E愈大，则回弹量愈大。材料的力学机能不不乱时，回弹量也不不乱。

弹簧的旋绕比和节距越大，塑性变形就越小，内应力就越不不乱，弹簧直径和节距的..度就越难控制。因此，在卷制旋绕比和节距大的弹簧时，各工序的操纵应特别留意。例如，倒车时速度要慢，搬运卷好的弹簧毛坯时要轻，在去应力退火前尽量少移动等。对于旋绕比大的弹簧毛坯，.好在卷制完毕后固定，随心轴同时进行去应力退火后，再从心轴上取下。
